Trình tự khởi động của switch

Sau khi bật (cắm) nguồn, Cisco switch sẽ khởi động theo trình tự sau:

1. Tải chương trình tự kiểm tra (POST) trong ROM.Trình POST sẽ kiểm tra CPU, DRAM, thiết bị flash, hệ thống flash file …
2. Tải chương trình mồi (boot loader) trong ROM, ngay sau khi POST thành công.
3. Trình boot loader thực thi khởi tạo các thanh ghi (registers) điều khiển việc phân bổ bộ nhớ vật lý, số lượng bộ và tốc độ của bộ nhớ.
4. Trình boot loader khởi tạo hệ thống flash file.
5. Kết thúc, trình boot loader sẽ định vị và tải hệ điều hành (IOS) vào bộ nhớ chính và chuyển quyền điều khiển cho IOS.

Tiếp theo, hệ điều hành IOS sẽ tải file cấu hình (startup-config) trong NVRAM và khởi tạo hoạt động của switch.
Trên switch có thể chứa nhiều IOS. Để xác định file IOS sẽ dùng khi khởi động, sử dụng lệnh boot system như ví dụ sau:
Switch(config)# boot system flash:/c2960-lanbasek9-mz.150-2.SE/c2960-lanbasek9-mz.150-2.SE.bin

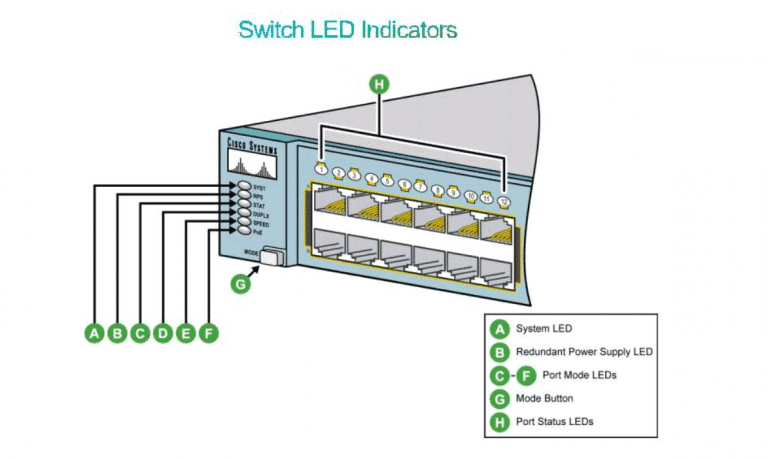

Các đèn trạng thái LED

Cisco switch có nhiều đèn báo trạng thái LED ở mặt trước của switch. Thông qua đèn LED, bạn có thể quan sát nhanh trạng thái hoạt động và hiệu suất làm việc của switch. Hệ thống đèn LED có thể khác nhau trên các dòng switch.
Ví dụ, với switch Cisco Catalyst 2960, đèn LED sẽ chỉ thị các thông tin khác nhau, như: trạng thái cổng, chế độ duplex, tốc độ cổng, trạng thái PoE. Sử dụng nút Mode để chuyển đổi các loại thông tin hiển thị này.

Dưới đây là các thông tin mà đèn LED hiển thị:

– System LED: hiển thị trạng thái nguồn điện. LED tắt: không có nguồn. LED màu xanh: nguồn bình thường. LED màu vàng hổ phách: lỗi nguồn.
– Redundant Power System (RPS) LED: hiển thị trạng thái nguồn dự phòng (nguồn rời). LED tắt: không có/sử dụng nguồn RPS. LED màu xanh: nguồn RPS sẵn sàng. LED màu xanh nhấp nháy: RPS đang cấp cho thiết bị khác. LED màu hổ phách: RPS ở chế độ dự phòng hoặc bị lỗi. LED màu hổ phách nhấp nháy: RPS đang sử dụng thay cho nguồn bên trong switch bị lỗi.
– Port Status LED: hiển thị trạng thái cổng. LED tắt: cổng tắt (shutdown) hoặc chưa kết nối cable. LED màu xanh: đã kết nối cable. LED màu xanh nhấp nháy: đang truyền nhận data. LED lúc xanh lúc vàng: lỗi cable. LED màu vàng: cổng bị khóa khoảng 30s sau khi khởi tạo để ngăn chặn lặp vòng (loop). LED màu vàng nhấp nháy: cổng bị khóa để chặn loop.
– Port Duplex LED: hiện thị chế độ truyền (duplex). LED tắt: đang ở chế độ bán song công (half-duplex). LED màu xanh: đang sử dụng chế độ song công (full-duplex).
– Port Speed LED: hiển thị tốc độ cổng. LED tắt: đang hoạt động ở tốc độ 10 Mbps. LED màu xanh: đang hoạt động ở tốc độ 100 Mbps.
– Power over Ethernet (PoE) Mode LED: nếu switch có hỗ trợ PoE thì sẽ có nút tùy chỉnh chế độ PoE (PoE mode). LED của PoE mode tắt: PoE không bật hoặc bị lỗi. LED của PoE mode màu vàng nhấp nháy: PoE chưa bật nhưng có tối thiểu 1 cổng không sử dụng nguồn, hoặc PoE bị lỗi. LED của PoE mode màu xanh: PoE đã bật. Khi này, LED của cổng (port LED) sẽ hiện thị các thông tin khác nhau. Port LED tắt: tắt PoE. Port LED màu xanh: PoE bật. Port LED lúc xanh lúc vàng: PoE bị cấm vì cấp nguồn quá năng lực của switch. Port LED màu vàng nhấp nháy: PoE bị lỗi. Port LED màu vàng: PoE đã bị vô hiệu hóa.

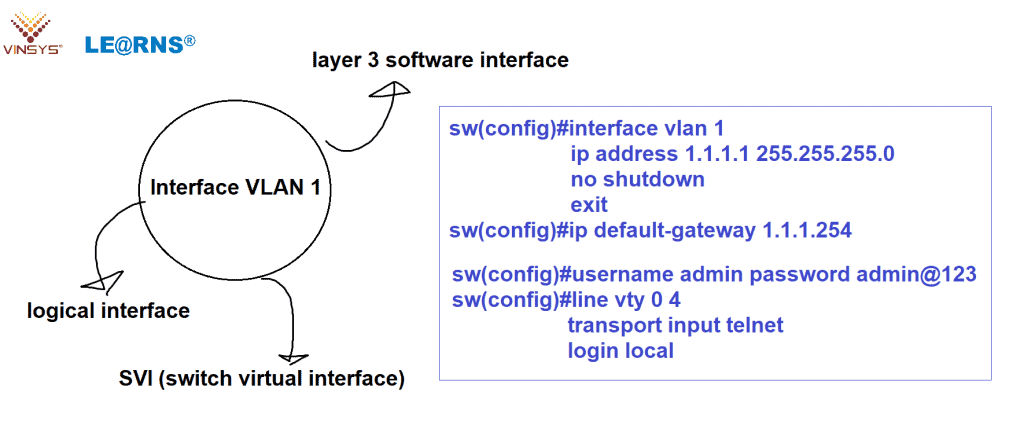

Cấu hình địa chỉ IP để quản lý Switch
